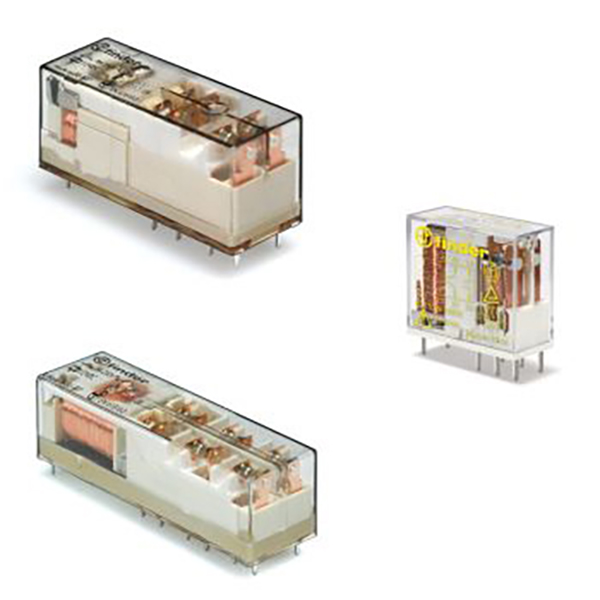

带强制导向触点继电器
狗子28 安全继电器(EN 50205)
• 2组CO触点；新增2 NO +2 NC, 3 NO + 1 NC和4 NO +2 NC, 5 NO + 1 NC，提供更多选择.
• PCB继电器，带强制导向触点，符合EN 61810-3(早前版本EN 50205)
• 相邻触点之间物理隔离性高
• 8mm, 6 kV(1.2/50μs)隔离,线圈触点
• 焊剂防护：RT II
• 防水密封：RT III
|
型号 |
50.12…1000 | 50.12…5000 | 50.14 | 50.16 | ||||||||||||||||||||||||||||||||||||
| 触点配置 | ||||||||||||||||||||||||||||||||||||||||
| 触点配置 | 2 CO (DPDT) | 2 CO (DPDT) | 2 NO +2 NC, 3 NO + 1 NC | 4 NO +2 NC, 5 NO + 1 NC | ||||||||||||||||||||||||||||||||||||
| 额定电流／最大峰值电流 A | 8/15 | 8/15 | 8/15 | 8/15 | ||||||||||||||||||||||||||||||||||||
| 额定电压／最大切换电压 V AC | 250/400 | 250/400 | 250/400 | 250/400 | ||||||||||||||||||||||||||||||||||||
| 额定负载AC1 VA | 2000 | 2000 | 2000 | 2000 | ||||||||||||||||||||||||||||||||||||
| 额定负载AC15（230 V AC） VA | 500 | 500 | 700 | 1110 | ||||||||||||||||||||||||||||||||||||
| 单相电动机额定值（230 V AC） kW | 0.37 | 0.37 | 0.37 | 0.37 | ||||||||||||||||||||||||||||||||||||
| 断流容量DC1： 30/110/220 V A | 8/0.65/0.2 | 8/0.65/0.2 | 8/0.6/0.2 | 8/0.6/0.2 | ||||||||||||||||||||||||||||||||||||
| 最小开关负载 mW（V/mA） | 500 (10/10) | 50 (5/5) | 50 (5/10) | 50 (5/10) | ||||||||||||||||||||||||||||||||||||
| 标准触点材料 | AgNi | AgNi + Au | AgSnO₂ | AgSnO₂ + Au | ||||||||||||||||||||||||||||||||||||
| 线圈规格 | ||||||||||||||||||||||||||||||||||||||||
| 标称电（UN） V | AC（50/60 Hz） | — | — | — | — | |||||||||||||||||||||||||||||||||||
| V DC | 5 - 6 - 12 - 24 - 48 - 60 - 110 - 125 | 5 - 6 - 12 - 24 - 48 - 60 - 110 - 125 | 12 - 24 - 48 - 110 | 12 - 24 - 48 - 110 | ||||||||||||||||||||||||||||||||||||
| 额定功率AC/DC VA（50 Hz）/W | —/0.7 | —/0.7 | —/0.8 | —/0.8 | ||||||||||||||||||||||||||||||||||||
| 工作范围 | AC（50 Hz） | — | — | — | — | |||||||||||||||||||||||||||||||||||
| DC | (0.75…1.2)UN | (0.75…1.2)UN | (0.75…1.2)UN | (0.75…1.2)UN | ||||||||||||||||||||||||||||||||||||
| 保持电压 AC/DC | —/0.4 UN | —/0.4 UN | —/0.4 UN | —/0.4 UN | ||||||||||||||||||||||||||||||||||||
| 必降电压 AC/DC | —/0.1 UN | —/0.1 UN | —/0.1 UN | —/0.1 UN | ||||||||||||||||||||||||||||||||||||
