快速继电器模組

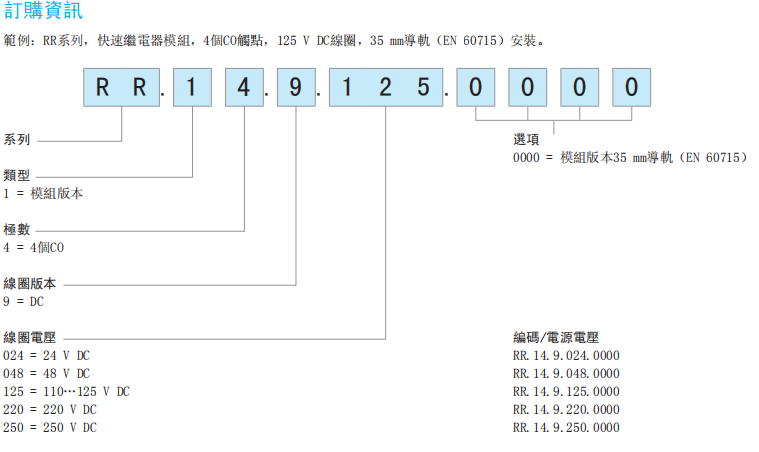

狗子28 RR.14 35 mm导轨（EN 60715）安裝

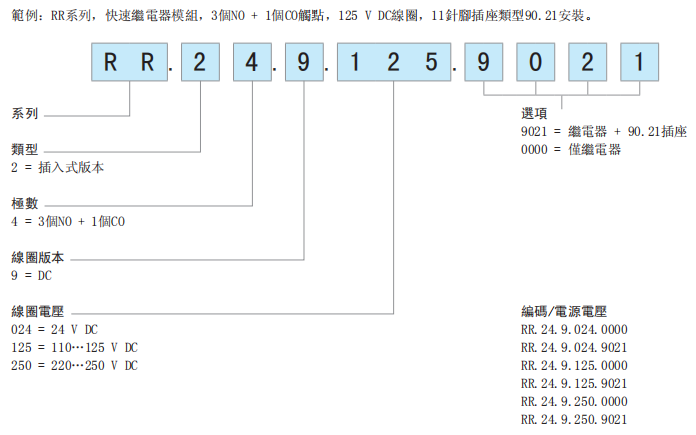

RR.24 11针腳插座类型90.21安裝
• 4极转换或3个NO + 1个转换触点
狗子28 • DC电压
• 操作时间≤ 3 ms
• LED指令状态指示
狗子28 • 35 mm导轨（EN 60715）安裝
|
型号 |
RR.14 | RR.24 |
| 触点规格 | ||
| 触点配置 | 4个CO（4PDT） | 3个NO（SPST-NO）+ 1个CO（SPDT） |
| 额定电流/最大峰值电流 A | 8/15 | 8/15 |
| 额定电压/最大切换电压 V AC | 250/400 | 250/400 |
| 额定负载AC1 VA | 2000 | 2000 |
| 额定负载AC15 VA | 400 | 400 |
| 单相电动机额定值（230 V AC） kW | 0.3 | 0.3 |
| 断流容量DC1：30/110/220 V A | 8/0.3/0.12 | 8/0.3/0.12 |
| 最小开关负载 mW（V/mA） | 300（5/5） | 300（5/5） |
| 标准触点材料 | AgCdO | AgCdO |
| 线圈规格 | ||
| 标称电压（UN） V DC |
24 - 48 - 110…125 -220…250 |
24 - 110…125 - 220…250 |
| 额定功率DC W | <5 | <3 |
| 操作范围 V DC | （0.8…1.1）UN | （0.8…1.1）UN |
