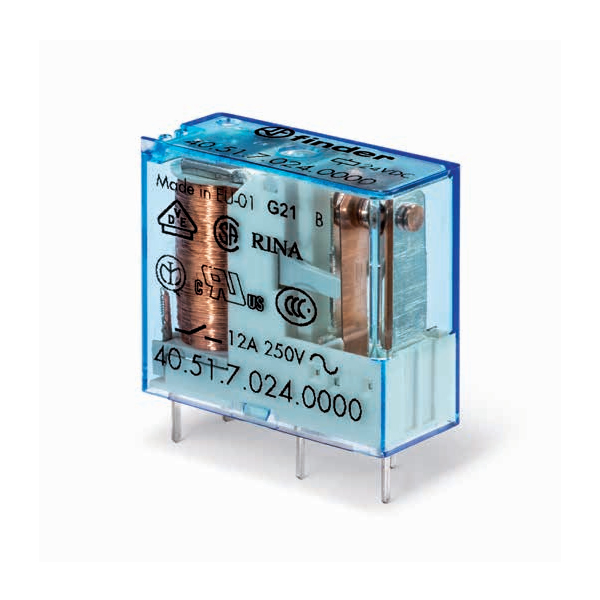

微型PCB继电器（8 - 10 - 12 - 16A）
微型PCB继电器
狗子28 • 直流线圈,500或650mW
狗子28 • 3.5或5.3mm针脚间距
• 8毫米、6 kV(1.2/50μs)隔离 线圈触点
• 防磁通贯穿: 标准为RT II 或防水RT III
|
规格 |
40.31/51 | 40.52 | 40.61 | |
| 触点规格 | ||||
| 触点配置 | 1个CO (SPDT) | 2个CO (DPDT) | 1个CO (SPDT) | |
| 额定电流/最大峰值电流 A | 12*/20 | 8/15 | 16/30** | |
| 额定电压/最大切换电压 V AC | 250/400 | 250/400 | 250/400 | |
| 额定负载AC1 VA | 3000 | 2000 | 4000 | |
| 额定负载AC15（230 V AC） VA | 1000 | 750 | 1000 | |
| 单相电动机额定值（230 V AC） kW | 0.55 | 0.37 | 0.55 | |
| 断流容量DC1：30/110/220 V A | 12/0.6/0.25 | 8/0.6/0.25 | 16/0.6/0.25 | |
| 最小开关负载 mW（V/mA） | 300 (5/5) | 300 (5/5) | 500 (10/5) | |
| 标准触点材料 | AgNi | AgNi | AgCdO | |
| 线圈规格 | ||||
| 标称电压（UN） | V AC(50/60 Hz) | — | — | — |
| V DC | 5 - 6 - 7 - 9 - 12 - 14 - 18 - 21 - 24 - 28 - 36 - 48 - 60 - 90 - 110 - 125 | |||
| 额定功率AC/DC/灵敏型DC W | 0.65/0.5 | 0.65/0.5 | 0.65/0.5 | |
| 操作范围 | AC | — | — | — |
| DC/灵敏型DC | (0.73…1.5)UN/(0.73…1.5)UN | (0.73…1.5)UN/(0.73…1.5)UN | (0.73…1.5)UN/(0.8…1.5)UN | |
| 保持电压 DC | 0.4 UN | 0.4 UN | 0.4 UN | |
| 必降电压 DC | 0.1 UN | 0.1 UN | 0.1 UN | |
