太阳能继电器 50A
光伏逆变器的功率继电器
• 直流线圈,仅1700兆瓦保持功率
• 触点间隙≥3mm (符合VDE 0126-1-1,EN 62109 - 1,EN 62109 - 2)
狗子28 • 线圈和触点间具有加强的绝缘
• PCB和继电器基座之间1.5mm间隙
• 适用于85°C（带节能型线圈通电）或70°C(带标准线圈通电)的环境温度下.
|

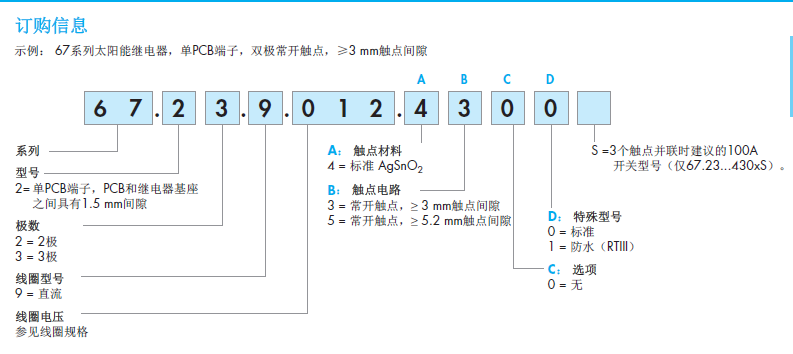

型号 |
67.22-x500 | 67.23-x500 | |
| 触点规格 | |||
| 触点配置 |
狗子28 2个NO (DPST-NO) |
狗子28 3个NO (3PST-NO) |
|
| 触点间隙 mm | ≥ 5.2 | ≥ 5.2 | |
| 额定电流／最大峰值电流 （针对5 ms） A | 50/150 | 50/150 | |
| 额定电压／最大切换电压 V AC | 400/690 | 400/690 | |
| 额定负载AC1/AC7a（每极） VA | 20000 | 20000 | |
| 额定负载AC15（每极@ 230 V AC） VA | 2300 | 2300 | |
| 单相电动机额定值 (230 V AC) kW | 2.2 | 2.2 | |
| 三相电动机额定值（480 V AC） kW | — | 11 | |
| 断流容量DC1: 24/110/220 V A | 50/7/2 | 50/7/2 | |
| 最小开关负载 mW (V/mA) | 1000（10/10） | 1000（10/10） | |
| 标准触点材料 | AgSnO₂ | AgSnO₂ | |
| 线圈规格 | |||
|
标称电压 (UN) V DC |
5 - 6 - 8 - 12 - 24 - 48 - 60 - 110 | ||
| 额定功率 W | 2.7 | 2.7 | |
| 操作范围 (–40…+70)°C DC | (0.90 …1.1)UN | (0.90 …1.1)UN | |
| 節能模式 (–40…+85)°C | 适用于1秒的操作范围 | (0.95…2.5)UN | (0.95…2.5)UN |
| 电压应维持的正常范围 DC | (0.25…0.5)UN | (0.25…0.5)UN | |
| 最小保持功率 W | 0.17 | 0.17 | |
| 必降电压 AC/DC | 0.05 UN | 0.05 UN | |
