狗子28继电器接口模块 (EMR或SSR)0.1 2-6-8

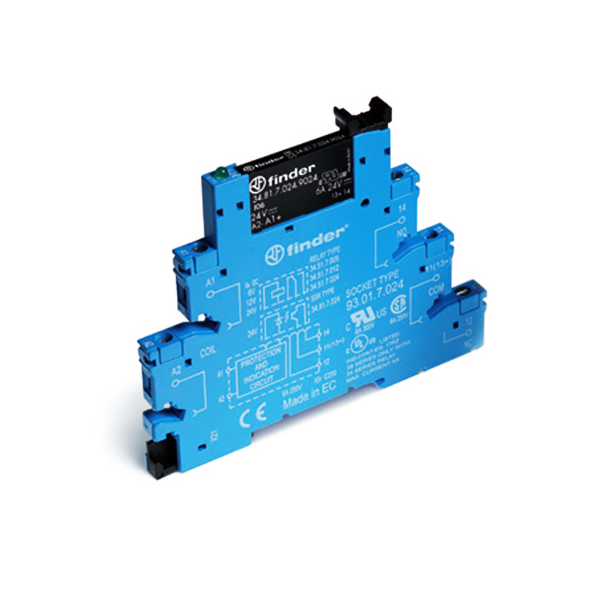

继电器接口模块
• 6.2mm或14mm宽
狗子28 • 直流或交流/直流线圈版本
狗子28 • 特殊线圈/输入泄漏电流抑制型号
• 定时器接口模块
• 螺杆 & 无螺纹端子
|
规格 |
38.51/61 | 38.51.3/38.61.3 | ||
| 触点规格 | ||||
| 触点配置 | 1个CO (SPDT) | 1个CO (SPDT) | ||
| 额定电流/最大峰值电流 A | 6/10 | 6/10 | ||
| 额定电压/最大切换电压 V AC | 250/400 | 250/400 | ||
| 额定负载AC1 VA | 1500 | 1500 | ||
| 额定负载AC15（230 V AC） VA | 300 | 300 | ||
| 单相电动机额定值（230 V AC） kW | 0.185 | 0.185 | ||
| 断流容量DC1：30/110/220 V A | 6/0.2/0.12 6/0.2/0.12 | 6/0.2/0.12 6/0.2/0.12 | ||
| 最小开关负载 mW（V/mA） | 500 (12/10) | 500 (12/10) | ||
| 标准触点材料 | AgNi | AgNi | ||
| 线圈规格 | ||||
| 标称电压（UN） | V AC/DC | 12 - 24 - 48 - 60 - (110…125) - (220…240)** | (110…125) | — |
| V AC | (230…240)* | — | (230…240) | |
| V DC | 6 - 12 - 24 - 48 - 60 (非極化) | — | — | |
| 额定功率AC/DC VA（50 Hz）/W |
请参阅PDF资料下载第9页 |
1/1 | 0.5/— | |
| 操作范围 | AC/DC | (0.8…1.1)UN | (94…138)V — | — |
| AC | (184…264)V | — | (184…264)V | |
| DC | (0.8…1.2)UN | — | ||
| 保持电压 AC/DC | 0.6 UN / 0.6 UN | 0.6 UN / 0.6 UN | ||
| 必降电压 AC/DC | 0.1 UN / 0.05 UN | 44 V | 72 V | |
