小巧型P.C.B.继电器（10 - 16A）

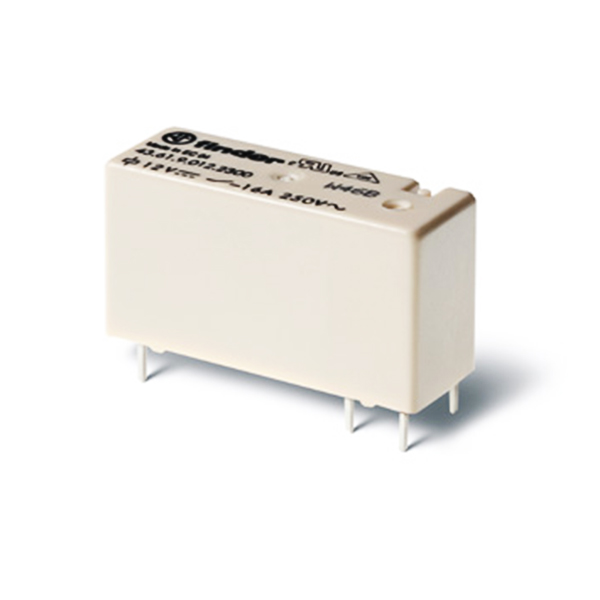

狗子28 小巧型PCB继电器
• 体积小巧,15.4mm高度
狗子28 • 灵敏型直流线圈:250mW或400mW
• 极高的线圈触点隔离10mm, 6 kV(1.2/50μs)
• 防磁通贯穿:标准为 RT II, (RT III选项)
• 3.2mm或5mm针脚间距
| 型号 | 43.41 | 43.41-0300 | 43.61-0300 | |
| 触点规格 | ||||
| 触点配置 | 1个CO（SPDT） | 1个NO（SPST-NO） | 1个NO（SPST-NO） | |
| 额定电流/最大峰值电流 A | 10/15 | 10/15 | 16/25 | |
| 额定电压/最大切换电压 V AC | 250/400 | 250/400 | 250/400 | |
| 额定负载AC1 VA | 2500 | 2500 | 4000 | |
| 额定负载AC15（230 V AC） VA | 500 | 500 | 750 | |
| 单相电动机额定值（230 V AC） kW | — | — | — | |
| 断流容量DC1：30/110/220 V A | 10/0.3/0.12 | 10/0.3/0.12 | 16/0.3/0.12 | |
| 最小开关负载 mW（V/mA） | 300（5/5） | 300（5/5） | 300（5/5） | |
| 标准触点材料 | AgNi | AgNi | AgNi | |
| 线圈规格 | ||||
| 标称电压（UN） | V AC（50/60 Hz） | — | — | — |
|
V DC
|
狗子28 3 - 6 - 9 - 12 - 18 - 24 - 36 - 48 |
狗子28 3 - 6 - 9 - 12 - 18 - 24 - 36 - 4 |
12 - 24 - 48 | |
| 额定功率AC/DC VA（50 Hz）/W | —/0.25 | —/0.25 | —/0.4 | |
| 操作范围 | AC | — | — | — |
| DC | （0.7…1.5）UN | （0.7…1.5）UN | （0.7…1.2）UN | |
| 保持电压 AC/DC | —/0.4 UN | —/0.4 UN | —/0.4 UN | |
| 必降电压 AC/DC | —/0.05 UN | —/0.05 UN | —/0.05 UN | |
