小巧型P.C.B.继电器（3 - 5 - 8 - 12 - 16A）

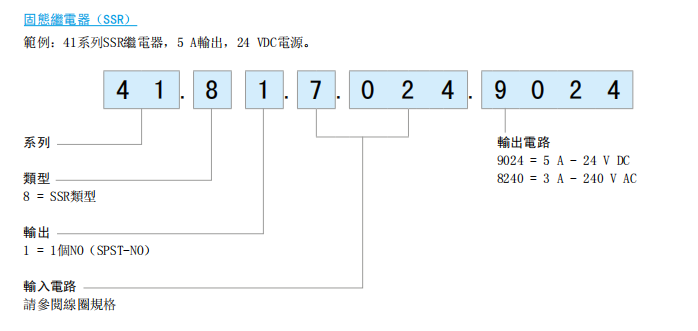

小巧型固态PCB继电器
· 体积小巧,15.7mm高度
· 灵敏性直流输入电路
狗子28 · 转换静噪，高速，电气寿命长
|
规格 |
41.31 | 41.52 | 41.61 | |
| 触点规格 | ||||
| 触点配置 | 1个CO (SPDT) | 2个CO (DPDT) | 1个CO (SPDT) | |
| 额定电流/最大峰值电流 A | 12/25 | 8/15 | 16/30** | |
| 额定电压/最大切换电压 V AC | 250/400 | 250/400 | 250/400 | |
| 额定负载AC1 VA | 3000 | 2000 | 4000 | |
| 额定负载AC15（230 V AC） VA | 600 | 400 | 750 | |
| 单相电动机额定值（230 V AC） kW | 0.5 | 0.3 | 0.5 | |
| 断流容量DC1：30/110/220 V A | 12/0.3/0.12 | 8/0.3/0.12 | 16/0.3/0.12 | |
| 最小开关负载 mW（V/mA） | 300 (5/5) | 300 (5/5) | 300 (5/5) | |
| 标准触点材料 | AgNi | AgNi | AgNi | |
| 线圈规格 | ||||
| 标称电压（UN） | V AC(50/60 Hz) | 24 - 230 | 24 - 230 | 24 - 230 |
| V DC | 5 - 6 - 12 - 24 - 48 - 60 - 110 | 5 - 6 - 12 - 24 - 48 - 60 - 110 | 5 - 6 - 12 - 24 - 48 - 60 - 110 | |
| 额定功率AC/DC VA（50 Hz）/W | 0.75/0.4 | 0.75/0.4 | 0.75/0.4 | |
| 操作范围 | AC | （0.8…1.1）UN | （0.8…1.1）UN | （0.8…1.1）UN |
| DC | （0.7…1.5）UN | （0.7…1.5）UN | （0.7…1.5）UN | |
| 保持电压 AC/DC | 0.8/0.4 UN | 0.8/0.4 UN | 0.8/0.4 UN | |
| 必降电压 AC/DC | 0.15/0.1 UN | 0.15/0.1 UN | 0.15/0.1 UN | |
