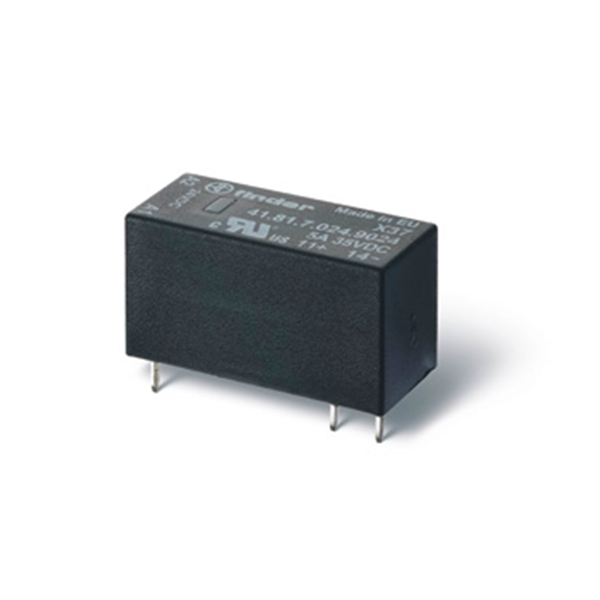

小巧型P.C.B.继电器（3 - 5 - 8 - 12 - 16A）
狗子28 小巧型机电PCB继电器
· 体积小巧,15.7mm的高度
· 交流和直流线圈
狗子28 · 8mm、6 kV(1.2/50μs)隔离,线圈触点
· 防磁通贯穿:标准为RT II,(RT III 选项)
|
型号 |
41.81 - 9024 | 41.81 - 8240 | ||
| 输出电路 | ||||
| 触点配置 | 1个NO（SPST-NO） | 1个NO（SPST-NO） | ||
| 额定电流/最大峰值电流（针对10 ms） | A 5/40 | 3/40 | ||
| 额定电压/最大阻断电压V | （24/35）DC | （240/—）AC | ||
| 切换电压范围 V | （1.5…24）DC | （12…275）AC | ||
| 重複峰值关状态电压 Vpk | — | 600 | ||
| 最小切换电流 mA | 1 | 50 | ||
| 最大“关状态”洩漏电流 mA | 0.01 | 1 | ||
| 最大“开状态”电压下降 V | 0.3 | 1.1 | ||
| 输入电路 | ||||
| 标称电压 V DC | 12 | 24 | 12 | 24 |
| 操作范围 V DC | 8…17 | 14…32 | 8…17 | 14…32 |
| 控制电流 mA | 5.5 | 9 | 8.8 | 9 |
| 释放电压 V DC | 4 | 9 | 4 | 9 |
| 阻抗 Ω | 1550 | 2600 | 1030 | 2600 |
